Vertex Animation Texture Character

Texture Based Animation によるキャラクタアニメーションの Unreal での再生方法を紹介する。

使用したソフトウェア

  • Houdini 16.0.457 (要 Houdini 16.0)
  • Unreal 4.14.1 (要 4.14 以降)

1. ファイルのダウンロード

  1. こちらのページを参照。

2. キャラクタアニメーションシーンの作成

  1. 新しいシーンで Character シェルフの Mocap Biped 3 を クリック。
    • Animation Type を Walks and Turns
    • Walk and Turn Clips を SideFX_Male_walk_L_002
  2. アニメーションの最終フレームを24にする。
ここまでの設定をテクスチャアニメーションとして出力する。

3. テクスチャによるシミュレーションの出力

  1. シーンを保存して $HIP の位置を確定する。これによりテクスチャの出力先が決まる。
      ここでは t5_char.hip とする。
  2. /out 以下に行くか、ROP Network ノードを作成しその中に入り、TAB -> Vertex Animation Texture ノードを作成。
      vertex_animation_textures1 ノードが出来る。
  3. vertex_animation_textures1 ノードで、
    1. Method を "Soft (Same Topology)" に
    2. Export Node を /obj/mocapbiped31/geo_skin に
    3. 出力したいテクスチャ解像度、パスなどを変更しても良い。ここではデフォルトのまま。
  4. Render ボタンをクリックして出力を行なう。
  5. Render->Mplay->Load Disk Files... を実行、$HIP 以下の export/ ディレクトリに行けば、
    • t5_char_mesh.fbx (MPlay のブラウザでは表示されない)
    • t5_char_norm.exr
    • t5_char_pos.exr
    の3つのファイルが出力されている。

4. Unreal でのテクスチャアニメーションの読み込み

読み込むファイルの位置などはこちらを参照のこと。

  1. Unreal 4.14.1 で SideFXSamples.uproject を開く。
  2. こちらで作成した MyFiles 以下で Import ボタンをクリック。開いたブラウザで上で作成した t5_char_mesh.fbx、t5_char_norm.exr、t5_char_pos.exr、をまとめて選択し、まとめてインポートする。
    • FBX Import Options パネルが表示された場合には、一番下の Import All ボタンを押して次に進む。
    • メッセージログパネルは閉じるだけでよい。
    • コンテンツブラウザにファイルが3つインポートされた。
  3. インポートされたファイルのある部分で RMB->Materials&Textures->Material Instance を実行。出来たマテリアルの名前を t5_char とする。
  4. t5_char をダブルクリックして、マテリアルを開き、Details 以下の Parent の部分、None となっているところをクリックし、ポップアップメニューを表示、Browse のテキストフィールドに "soft" などと入力して、M_SoftVertexAnimation を選択。
  5. normal_texture と position_texture のトグルをそれぞれオンにして、
    • normal_texture には、t5_char_norm
    • position_texture には、t5_char_pos
    を指定。
  6. 少し下にスクロールして、
    • num_frames をオンにし、23 フレームに
  7. Save アイコンをクリックして保存。パネルを閉じる。
  8. コンテンツブラウザで、t5_char_mesh を見つけ、ダブルクリックして、パネルを開く。
  9. Materials 以下 Element0 の右側の WroldGridMaterialとなっているところをクリックしてメニューを開き、t5_char マテリアルを指定。
  10. さらに下に少しスクロールして、Apply Changes ボタンをクリック。パネルを閉じる。
  11. コンテンツブラウザから t5_char をビューポートにドラッグ&ドロップ。
    • Scale を 100, 100, 100 とする。(Houdini は デフォルト cm、Unreal は m)
    • t5_char マテリアルに戻り、Diffuse Texture をオンにし、clothing_001 を指定。

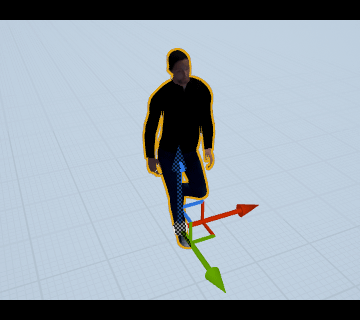

これで、バーテックスアニメーションテクスチャによるシミュレーションが出来た。
